DPX M2000TC型3D數字顯微鏡_大視場高分辨用途

DPX M2000TC是一款大視場高分辨三維數碼顯微鏡，配備遠心變焦鏡頭、電動XY載物臺、電動Z軸對焦、2000萬像素Invenio 20ExIV型相機、半暗場環形光源，以及導軌和底座。這款創新而獨特的數碼顯微鏡提供前所未有的成像質量和先進功能：3D形貌、超景深、3D自動拼接、自動掃描等，適合低倍率、大面積掃描，及進行2D/3D精確測量。

產品詳情

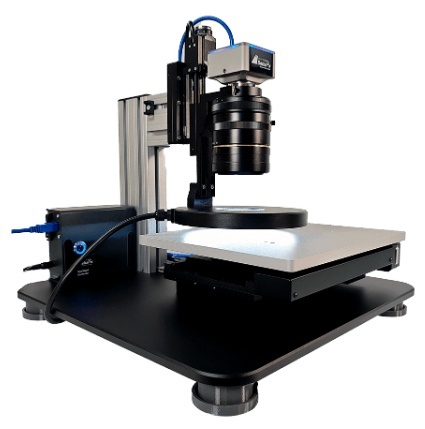

DPX M2000TC型大視場高分辨3D數字顯微鏡

DPX M2000TC配備遠心變焦鏡頭、電動XY載物臺、電動Z軸對焦、2000萬像素Invenio 20ExIV型相機、半暗場環形光源，以及導軌和底座。這款創新而獨特的數碼顯微鏡提供前所未有的成像質量和先進功能：3D形貌、超景深、3D自動拼接、自動掃描等，適合低倍率、大面積掃描，及進行2D/3D精確測量。

什么是半暗場(SDF,Semi Dark Field)

1）暗場照明：光從側面以高角入射，只有被樣品散射或折射光進入物鏡，背景黑、邊緣或細節亮。

2）半暗場：介于明、暗場之間，光以較小角度入射，既能看到主體，又能增強邊緣、缺陷等特征。

3）優點：既能顯示表面紋理和微小缺陷，又不會像全暗場那樣失去主體形貌。

半暗場環形光源：燈珠圍繞鏡頭形成一個環，光照對稱、均勻，可消除單向陰影；分成6個獨立可控的照明扇區，分區控制可實現靈活的定向、環繞或組合照明，如：打開相對的三個扇區形成環繞半暗場照明。它在檢測劃痕、裂紋、顆粒、紋理等表面缺陷時特別有用。

什么是遠心鏡頭（Telecentric Lens）

遠心鏡頭是一類在成像過程中保持放大倍率恒定的特殊光學鏡頭，可消除透視誤差（近大遠小效應；邊緣光線斜入射 → 邊緣成像模糊即邊緣像差畸變?cè)龃螅?/span>

工作原理

遠心鏡頭光學設計在物方或像方的光闌位置正好處于焦點，使進入鏡頭的主光線與光軸平行。遠心鏡頭是普通鏡頭與小孔成像的結合。

? 物方遠心：物體側主光線與光軸平行 → 放大倍率不隨物距變化。將孔徑光闌置于光學系統的像方焦平面上，該光闌只讓平行入射的物方光線可以達到像平面成像，相當于物體在無窮遠處。這種鏡頭的特點是在合理的景深范圍內，測得的物體尺寸不會變化，放大倍率與物距無關。這種類型在工業檢測領域應用最多。缺點是放大倍數與像距有關。
? 像方遠心：光路是可逆的，將物方遠心鏡頭的光路反過來就成了像方遠心鏡頭的光路。將孔徑光闌置于物方焦平面上，即像方無窮遠。圖像側主光線與光軸平行 → 圖像位置穩定，不隨相機傳感器位置輕微變化而失焦。這種鏡頭的特點是放大倍率與像距無關，可以消除像方調焦不準引入的測量誤差。缺點是物距會影響成像尺寸，這種類型在工業檢測領域幾乎不起作用。
? 雙遠心：綜合了兩者的優點，在景深范圍內，物體和相機遠近，都不影響到放大倍數(成像尺寸)，即像不隨物距和像距的變化而變化。在機器視覺檢測領域經常運用，缺點是成本較高。

請注意：光闌的小孔不可能無限小，那樣所通過的光線就太少了。所以遠心鏡頭實際上還是會有一定的“近大遠小”的，這個指標稱之為遠心度，遠心鏡頭的遠心度通常小于0.1°。物距也不是任意的，但它比普通鏡頭的景深要大得多。

遠心鏡頭特點

? 無透視畸變：即使物體高低不平，邊緣也不會變形縮放。
? 測量精度高：放大倍率穩定，適合機器視覺測量檢測。
? 景深大：在一定范圍內，前后位置變化不會影響圖像比例。
? 邊緣成像一致性好：圖像亮度和清晰度在整個視場均勻。

典型應用場景?

1.?工業自動化檢測?
? 零件尺寸 (如手機殼孔、電池厚度)
? 印刷電路板(PCB)焊點定位
2.?半導體制造?
? 晶圓缺陷檢測(亞微米級精度)
? 光刻對準等精密裝配定位
3.?生物顯微成像?
? 細胞計數(無視培養皿高度差)
? 微流控芯片觀測

全面直觀的3D測量
DPX M2000TC是一個功能齊全的3D、表面分析和測量系統。角度、距離和面積等2D參數可以輕松地以3D形式可視化和測量。共聚焦顯微鏡和掃描顯微鏡等傳統3D系統可能會難以處理復雜的表面形貌，但丹麥DeltaPix出品的DPX M2000TC系統可以以真彩色顯示所有復雜的細節。3D功能也可用于XY掃描模式，因此可以在預先保存的XYZ位置自動捕獲詳細的3D圖像，以供后續分析。
