美國JC Nabity電子束曝光系統(NPGS納米圖形發生器)
所屬分類：
產品詳情
基于SEM/FIB改裝的NPGS V9.2電子束曝光系統
1)NPGS以既有的SEM、STEM或FIB等為基礎，外加電子束控制系統，透過電腦界面控制電鏡中電子束的矢量掃描，以直接刻寫圖形。
2)NPGS系統兼具原SEM的觀測功能。不影響SEM本身功能。
3)功能強大、操作簡便、使用靈活。
4)NPGS和當今主流的SEM或FIB等均可配套。

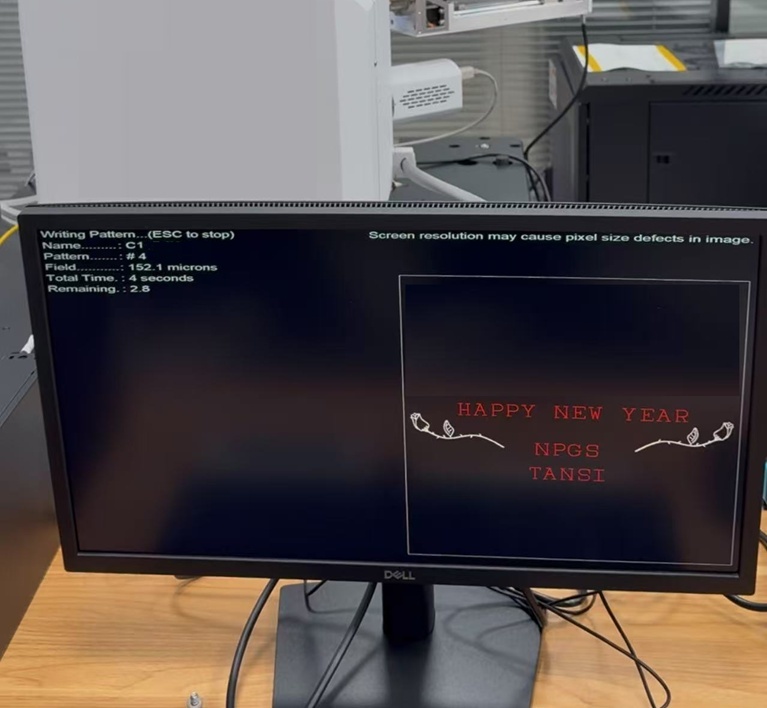

NPGS V9.2是一個可以控制掃描電鏡電子束的軟件程序?；陔婄R的電子束曝光簡單分為兩部分：刻寫設計和圖形運行。刻寫設計是通過NPGS隨機提供的QCAD程序來做。此CAD程序已經過修改，增加了用于電子束曝光的命令。圖形運行包括設定參數，用于NPGS計算圖形上每個點的位置以及曝光時間。
NPGS硬件板卡：定制的微影板卡是基于一個計算機工作站內部高速PCIe插槽安裝的。主要特點是：
1. 采用16位高速數模轉換輸出，X、Y雙通道同時輸出，同步掃描頻率5MHz，電子束駐留時間最小增量0.5納秒，且所有頻率下均能達到這個分辨率。
2. 刻寫掃描方式：矢量掃描方式和位圖掃描方式。
3. 集成的電子束閘控制輸出。
4. 圖像獲取采用集成的16位模數轉換輸入。
5. 基于PCIe插槽，安裝方便，運行可靠。
電子束阻斷器(束閘)：電場型高速束閘。NPGS系統也支持無束閘運行。
皮可安培計：基于SEM的電子束曝光系統需要一個皮安計，它和法拉第杯配合測量并可精確讀出轟擊樣品的電子束束流，精度達0.1pA。通常，需要從電鏡載物臺外接一個皮安計與樣品電流輸出相連。
電鏡束流：NPGS能可選連接控制法拉第杯和/或從皮可安培計讀數，但大多數用戶會采用手動控制的法拉第杯和皮可安培計。
電鏡參數及電動臺控制：免費提供幾款通用的電鏡數字驅動程序及載物臺驅動程序。如果有串口通訊協議，本系統支持任何外部控制。
